基本的な使い方(データ構造, レイヤーのまとめかた, オブジェクトの整列)

デザインツールであるFigmaの「基本的な概念」や「利用頻度の高い操作」について取り上げます。「Layerをまとめる方法」や「オブジェクトの整列方法」など図を交えて紹介します。
(動作確認はMacで行っています。)

デザインファイル内のデータ構造

Figmaのファイルでは、以下のような概念でデザインデータを管理しています。

下記のようにデータを分割・集約して管理しています。
  • Page1
    • Frame
      • Group1
      • Group2
      • Frame1
      • Frame2
  • Page2
  • Page3

Page は、以下の用途などで活用できます。

  • プラットフォームごとのデザインを分割する
  • ComponentsやStylesを別途管理する

Group Frame など Layer をまとめる仕組みが用意されています。

効率よく利用するための準備

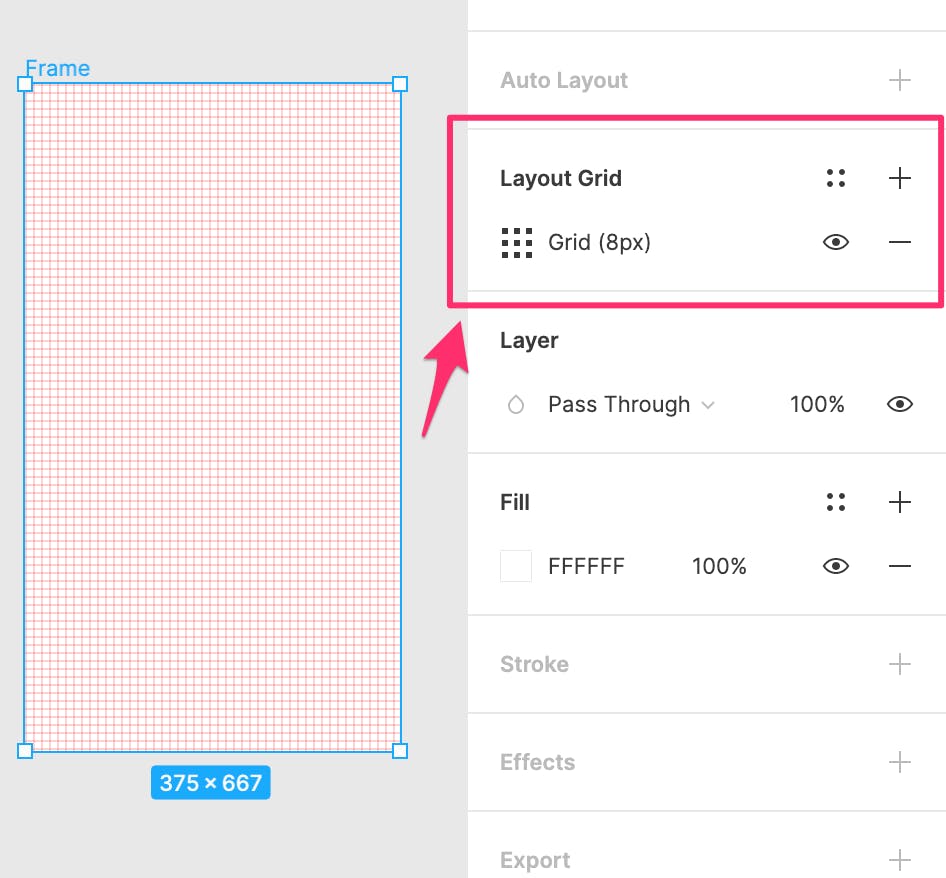

Layout Grid


Layout Gridを利用すると、FrameにGridを表示することができます。Gridを表示することでオブジェクトを正確に配置しやすくなります。

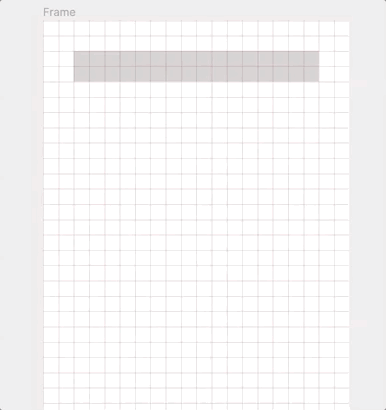

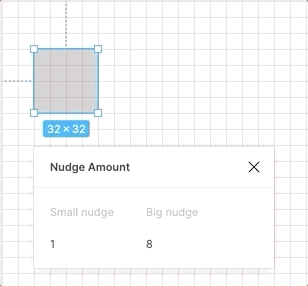

移動幅調整(Nudge Amount)


Nudge Amountの設定にて Shift を押しながら移動する幅を調整できます。Grid幅に合わせると作業しやすくなります。


Nudge Amountの設定画面は Preferences - Nudge Amount から開けます。

よく使う操作

拡大・縮小

command + + で拡大します。 command + - で縮小します。

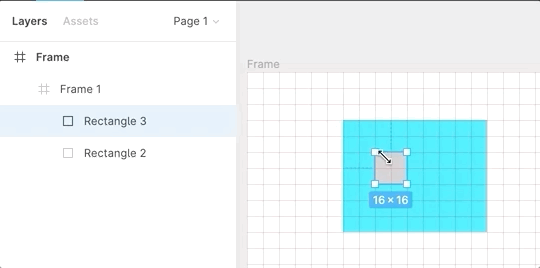

距離測定


Layerを選択して optionをクリックすると距離が表示されます。カーソル位置によって測定される箇所が変わります。

複数オブジェクト選択

shift を押しながら別オブジェクトをクリックすることで、複数オブジェクトを選択できます。

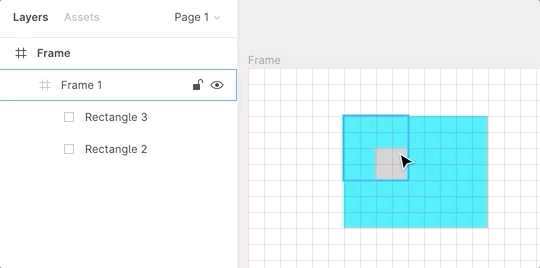

Layer直接選択


見えている箇所をクリックしてもFrameが選択されます。中のLayerを直接選択したい場合、commandを押しながらクリックします。

複製


以下手順で簡単に複製できます。

1. option を押しながらドラッグします。
2. command + Dで複製コピーされます。

Layerをまとめる

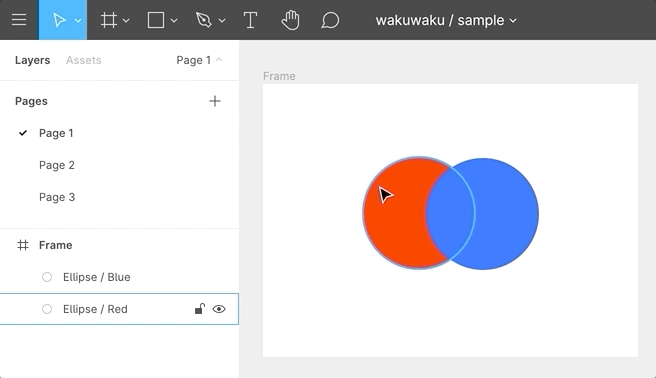

結合・合成(Boolean Group)


複数Layerを選択すると上部メニューに Boolean Group のメニューが表示されます。Boolean Operation でLayerをまとめることができます。

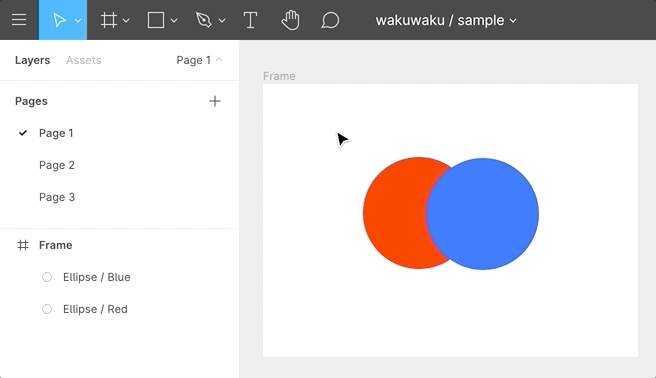

Groupの作成
( command + G )

複数Layerを選択後、command + Gでグループ化できます。

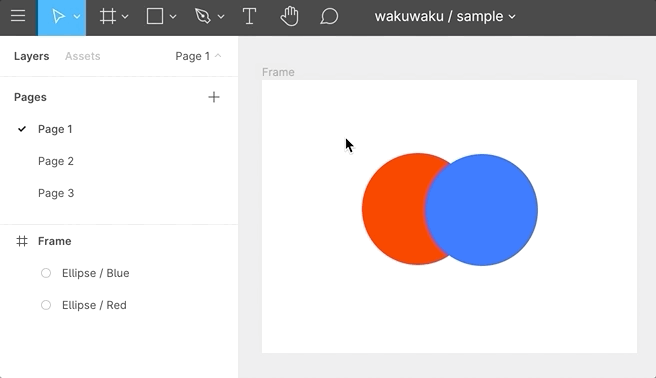

Frameの作成
( command + option + G )

複数Layerを選択後、command + option + GでFrame化できます。

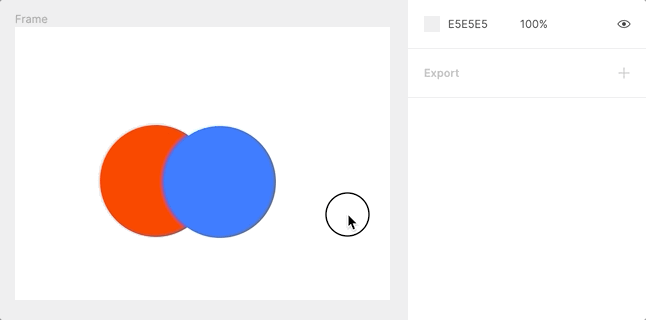

Frameの枠からはみ出た部分を非表示にできるなど、Groupより高機能です。

Group, Frameの解除
( command + shift + G )

Group、Frame両方とも command + shift + G で元に戻せます。

オブジェクトの整列

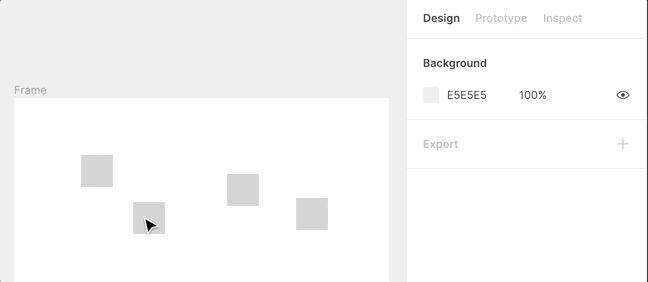

Distribute Horizontal Spacingで水平方向のスペースが等間隔になるように整列後、Align Vertical Centersで垂直方向を中心に揃えるようにしています。

プロトタイプ機能でページ遷移

遷移設定

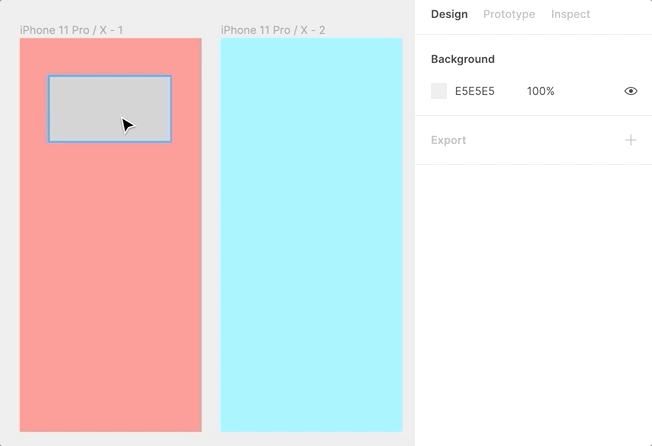

プロパティパネルのprototypeを選択するとオブジェクトに青丸が表示されます。青丸をクリックして遷移するフレームを紐付けます。

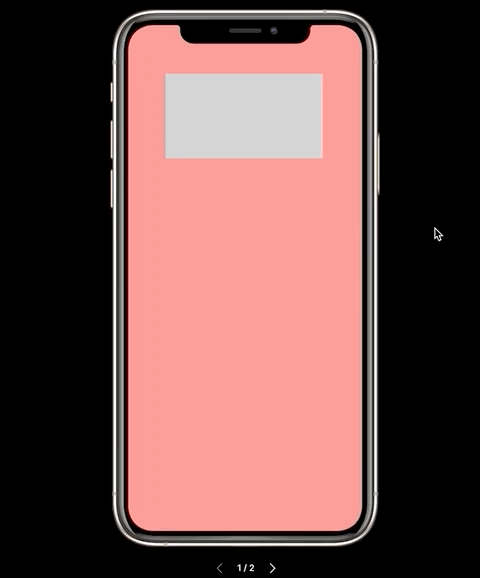

動作確認


▷ボタンをクリックします。


クリックすることで設定した遷移先フレームに切り替わりました。
